三维振动平台

三维振动平台介绍

赢乐Ⅴl混凝土消失模铸造三维振动平台

三维振动平台采用橡胶弹簧和6到8台振动电机组合,具有上下,左右前后的三维震实效果，主要用于树脂砂和消失模等造型时，通过振动电机带动机体振动使砂充分紧实和充满铸型。可以与辊道输送机组成流水生产线。振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。具有多结构支撑,结构牢固,密封性好,性能可靠,操作简便,震动频率可调,噪声低等特点。

产品特点：

1、三维振动平台在使用过程中，可以通过调节振动电机激振力大小，来使平台上物料实现理想的形式。

2、振动电机为激振源，噪声低、耗电小、维护简单。

赢乐Ⅴl3、三维振动平台结构简单。运行可靠、重量轻、体积小、安装简便。

4、振动平台分为上下振动、螺旋振动和三维振动三种振动方式。

赢乐Ⅴl◆结构简单、运行可靠、重量轻、体积小、安装简便。

赢乐Ⅴl◆大功率、大台面；大功率7.5kw，激振力80KN，可承载砂箱重量8T。

◆台面高度可调，适合用于流水线上使用。

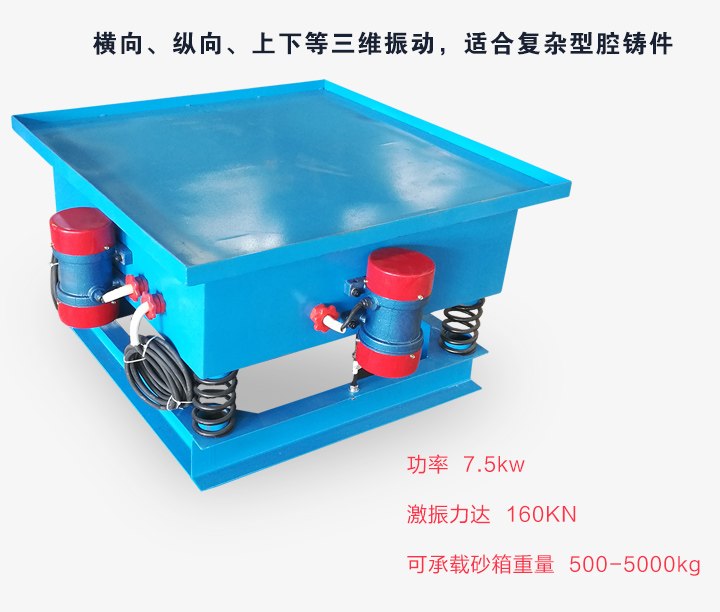

赢乐Ⅴl◆三维震动，适用于复杂型腔铸件。

◆无级变速，造型过程中，在不伤害模型的前提下，可获得佳紧实效果。

◆自锁紧功能，可保证在生产线准确定位。

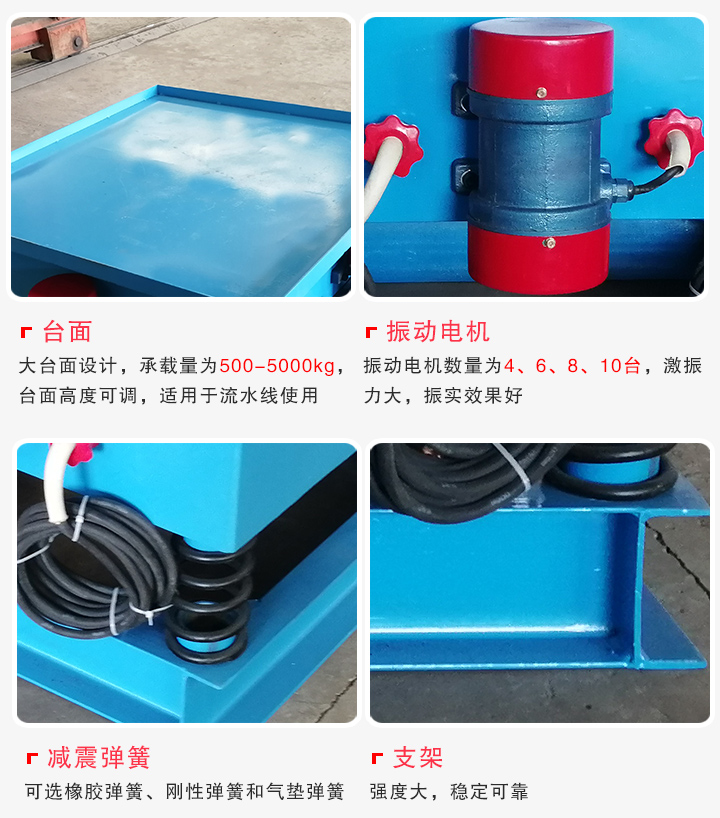

三维振动平台的组成：

1、 三维振动平台主要有支架、台面振动机构，减震机构四部分组成。在振动机构的带动下做横向、纵向、上下等三维振动，故而得名。

2、 三维振动平台的振动机构主要由若干台振动电机、传动板构成，振动电机的数量一般为偶数，如：4、6、8、10等，振动电机的型号决定了三维振动平台的主要技术参数。

赢乐Ⅴl3、三维振动平台的减震机构主要由减震弹簧组成，共分为橡胶弹簧、复合弹簧、充气弹簧等几种。

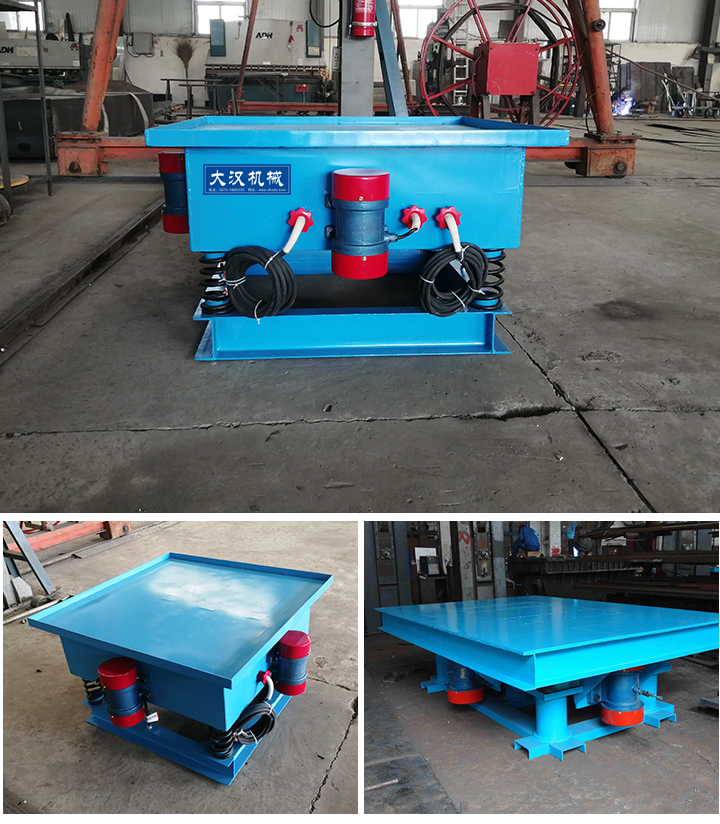

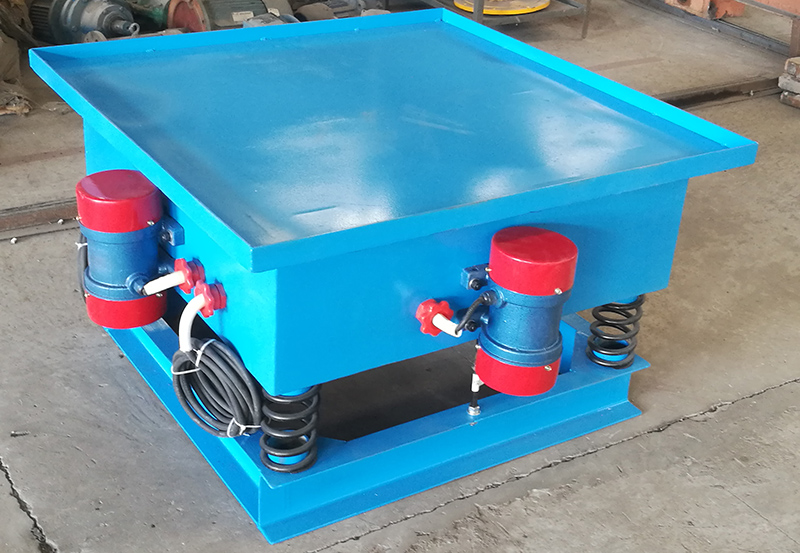

实拍图片：

工作原理：

三维振动平台原理

赢乐Ⅴl三维振动平台工作台下面的卧式振动电机产生足够的澎湃均匀的激振力并传导至台面上，从而驱动台面上的模具中的水泥等浇筑液在激烈的震荡下产生横向、纵向、上下等三维振动，从而挤压出物料间的气泡，减少浇筑液体间的空气间隙，完成充填和紧实的任务。

流程：

赢乐Ⅴl1、制作泡塑白模，组合浇注系统，气化模表面刷、喷特制耐高温涂料并烘干。

2、将特制隔层砂箱置于三维振动平台工作台上，填入底砂（干砂）振实，刮平，将烘干的气化模放于底砂上，填满干砂，微振适当时间刮平箱口。

赢乐Ⅴl3、用塑料薄膜覆盖，放上浇口杯，接真空系统吸真空，干砂紧固成型后，进行浇注，白模气化消失，金属液取代其位置。

赢乐Ⅴl4、释放真空，待铸件冷凝后翻箱，从松散的干砂中取出铸件。

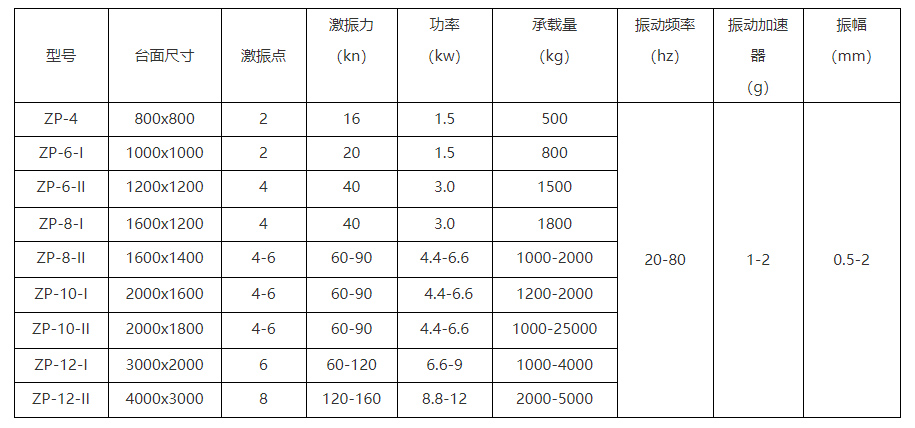

技术参数：
