YZD振动电机介绍

　　YZD振动电机为三相380V,50HZ异步电动机,利用轴及偏心块高速旋转产生的离心力得到激振力,激振力利用率高,能耗小,噪音低,寿命长,并且可以无级调节.常用于各种料仓,料斗,溜槽的仓壁振动,以防止物料滞留,促使物料快速运动,也是直线振动筛赢乐Ⅴl、振动给料机、振动给料斗、振动输送机等各种振动机械理想的激振源,广泛用于冶金、矿山、煤炭、建材、磨料、陶瓷、化工、粮食等工业部门。

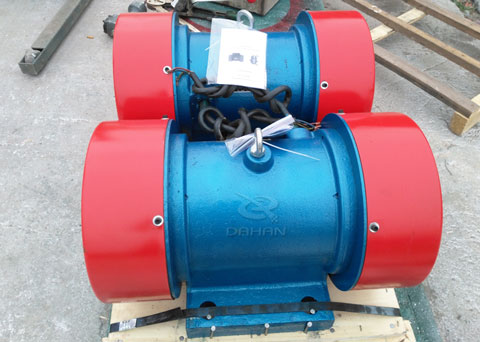

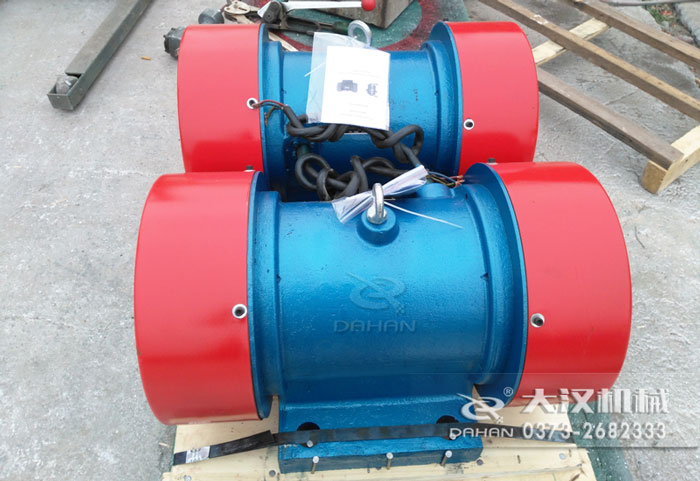

YZD振动电机

　　YZD振动电机产品特点

　　YZD振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。

赢乐Ⅴl 　　振动电机两端均有一组偏心块,每组偏心块中有一块是可调偏心块,另一块是固定偏心块,激振力的大小可通过调整固定偏心块和可调偏心块之间的夹角,振动电机在出厂时每组偏心块之间的夹角为0°,这时的激振力为振动电机的额定激振力F,不同夹角时的激振力大小不同（详见技术参数）,要特别注意的是调整激振力时,要将振动电机两端的可调偏心块向同一个方向调整相同的角度。

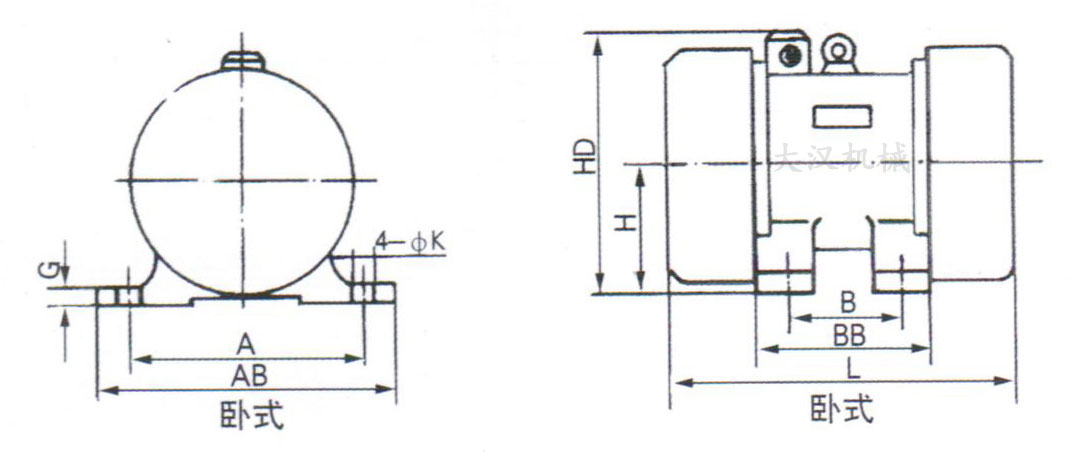

　　YZD振动电机产品结构

　　YZD振动电机技术参数

型号	赢乐Ⅴl 激振力(KN)	功率(kw)	电流（A)	赢乐Ⅴl 振频(r/min)	安装尺寸										赢乐Ⅴl 重量 Kg
型号	赢乐Ⅴl 激振力(KN)	功率(kw)	电流（A)	赢乐Ⅴl 振频(r/min)	E	F	G	H	I	L	M	N	n	φd	赢乐Ⅴl 重量 Kg
YZD-1.5-2	1.5	赢乐Ⅴl 0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
赢乐Ⅴl YZD-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
赢乐Ⅴl YZD-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
赢乐Ⅴl YZD-5-2	5	赢乐Ⅴl 0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
赢乐Ⅴl YZD-10-2	10	0.75	赢乐Ⅴl 2.25		180	110	27	112	238	335	225	155	4	18	31
赢乐Ⅴl YZD-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZD-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
赢乐Ⅴl YZD-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZD-50-2	50	3.7	赢乐Ⅴl 11.1		350	220	52	200	425	600	450	313	4	39	210
YZD-1.0-4	1	赢乐Ⅴl 0.09	0.27	赢乐Ⅴl 1500	130	80	19	80	200	245	164	118	4	12	13
YZD-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZD-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZD-5-4	5	赢乐Ⅴl 0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZD-10-4	10	赢乐Ⅴl 0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
赢乐Ⅴl YZD-15-4	15	赢乐Ⅴl 0.75	赢乐Ⅴl 2.25		260	150	42	140	320	452	344	234	4	26	76
赢乐Ⅴl YZD-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZD-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
赢乐Ⅴl YZD-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZD-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZD-1.5-6	1.5	0.12	赢乐Ⅴl 0.36	赢乐Ⅴl 1000	150	90	21	90	220	270	185	124	4	14	22
YZD-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZD-5-6	5	赢乐Ⅴl 0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
赢乐Ⅴl YZD-10-6	10	赢乐Ⅴl 0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
赢乐Ⅴl YZD-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZD-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZD-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
赢乐Ⅴl YZD-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZD-50-6	50	3.7	赢乐Ⅴl 11.1		380	250	35	210	465	670	480	350	4	45	300
YZD-75-6	75	5.5	赢乐Ⅴl 16.5		440	250	35	220	500	730	480	350	4	45	400
赢乐Ⅴl YZD-100-6	100	7.5	赢乐Ⅴl 22.5		440	280	40	240	550	750	570	450	4	45	420
YZD-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4	45	468
